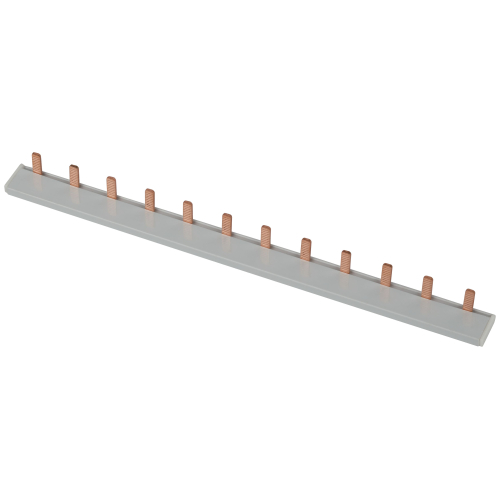

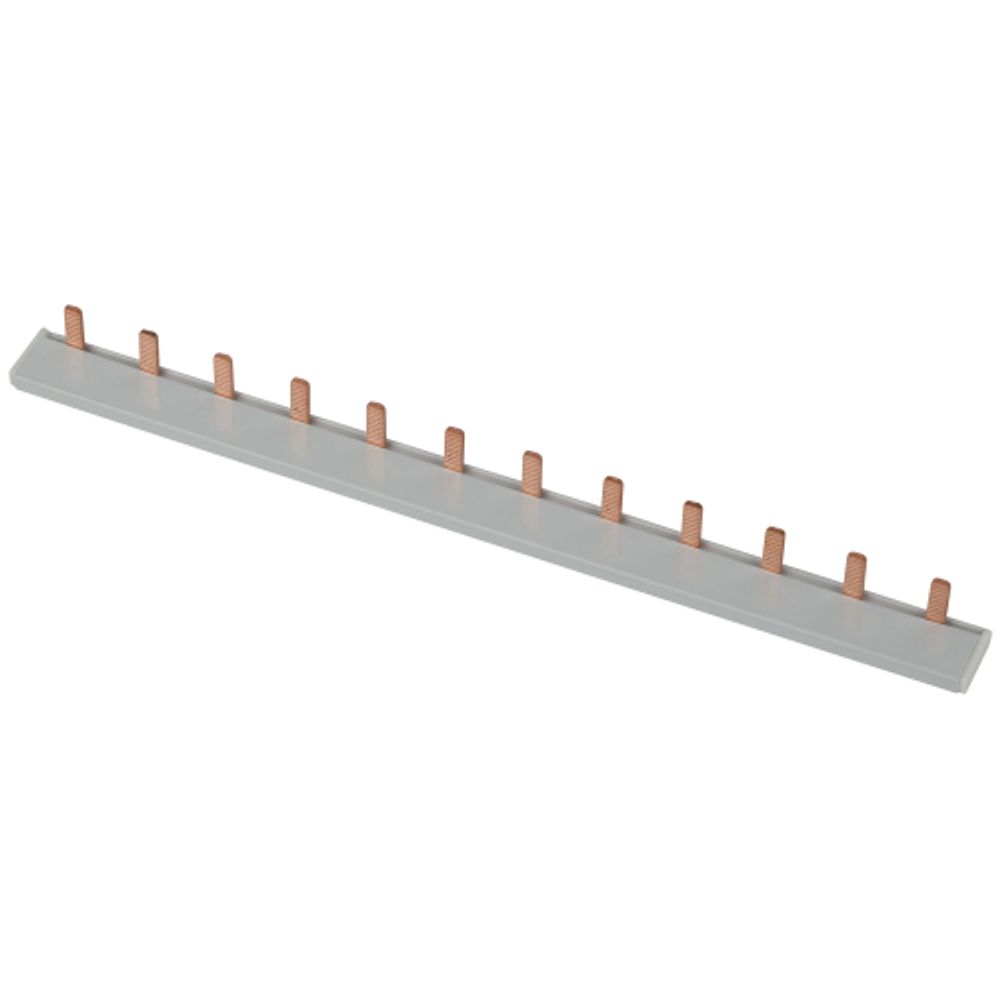

Шины соединительные "Гребёнки" представляют собой токоведущие пластины, выполненные из меди, закрепленные в корпусе из диэлектрического материала. Применяются при внутрищитовом монтаже для подачи питания определённых полюсов и фаз к модульным аппаратам защиты сети (автоматические выключатели, диф. автоматы, ВДТ/УЗО, выключатели нагрузки) путём их параллельного соединения.
Шины с шагом 18 мм предназначены для коммутации аппаратов шириной, кратной одному модулю.
Являются альтернативой перемычкам из провода и позволяют:
- сократить количество проводников в щитке до минимума,
- сэкономить пространство и без особых усилий размещать новые элементы,
- обеспечить более стабильное и долговечное соединение за счёт цельной токоведущей части и индивидуального подключения каждого устройства к шине только через один проводник (контакт шины).

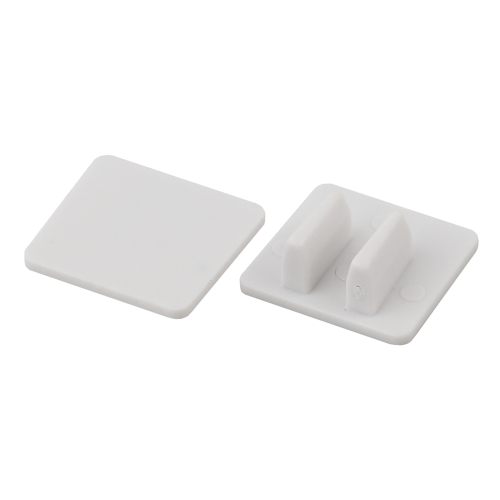

При обрезке шины до требуемого размера обязательно применение торцевых заглушек.
Параметры:
- Тип электрического подключения: Штырь (PIN)
- Количество фаз: 1
- Количество модулей: 12
- Размер шага: 17,8 мм
- Поперечное сечение: 10 мм²
- Iu = 63 А (50°С)
- Ue = 230 В
- Длина: 220 мм
Особенности конструкции:

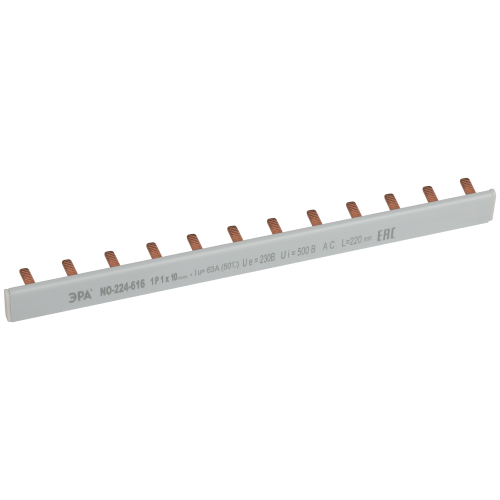

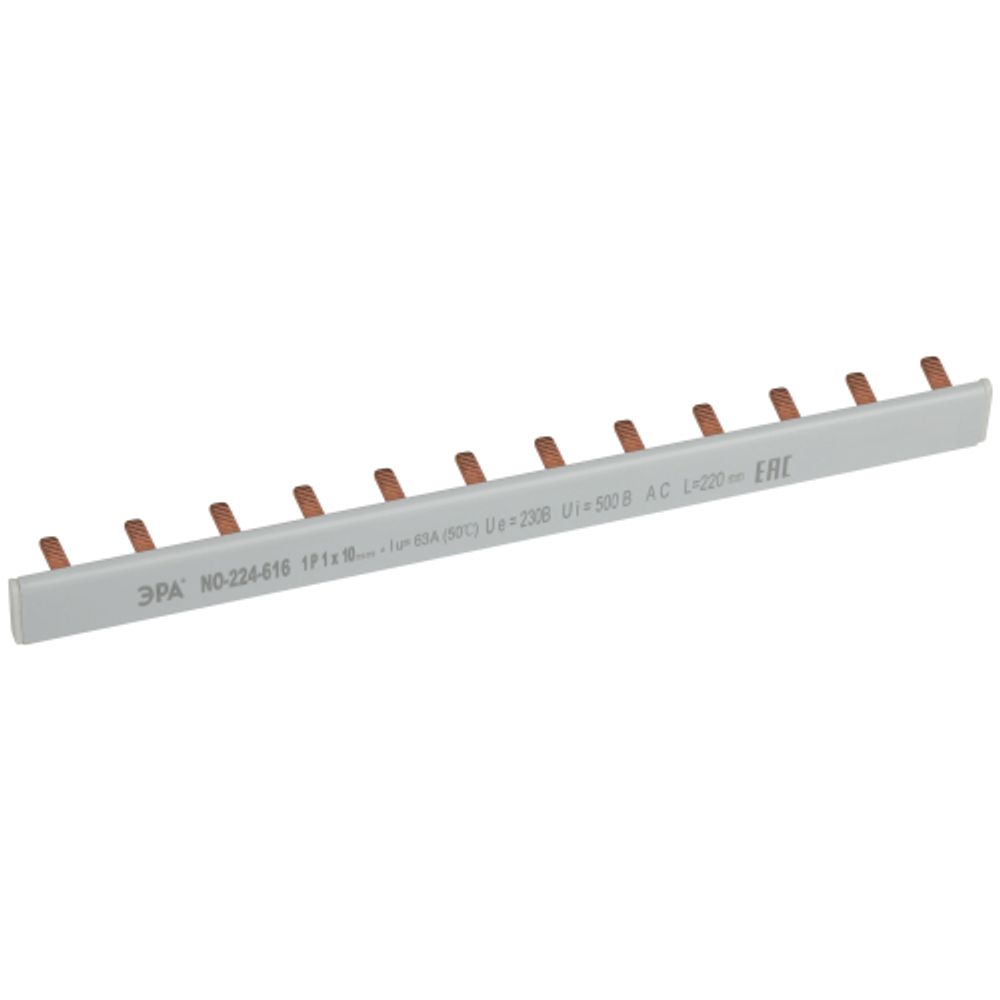

- На корпусе изделия лазерной гравировкой нанесены технические характеристики.
- Токоведущая часть изготовлена из электротехнической меди марки М1.
- На контактных частях шины выполнены насечки, которые обеспечивают надёжную фиксацию в корпусе модульного аппарата.
- Материал изолированного корпуса не поддерживает горение.
×
×
, .
